下面給大家?guī)硪黄P于工業鋁型材扭擰度的3D在線檢測的案例分享。
案例應用
此次的應用是通過選用 Gocator 3D 線激光 進行檢測，產品的檢測項包括：產品表面的直線度、扭擰度等。

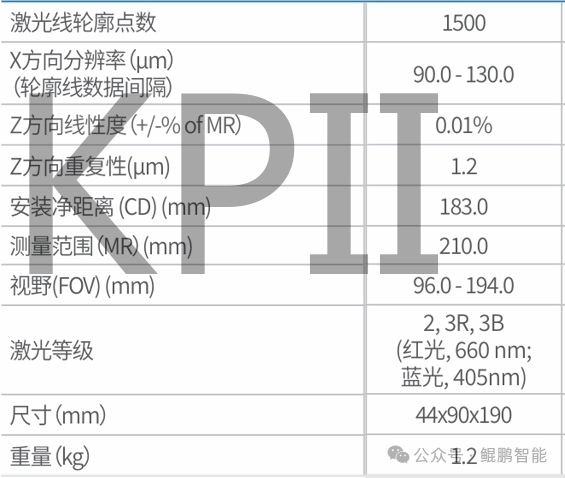

依據客戶的應用需求，我們選用了 Gocator 2400系列，實現大視野高精度測量，并完美實現客戶的檢測需求。

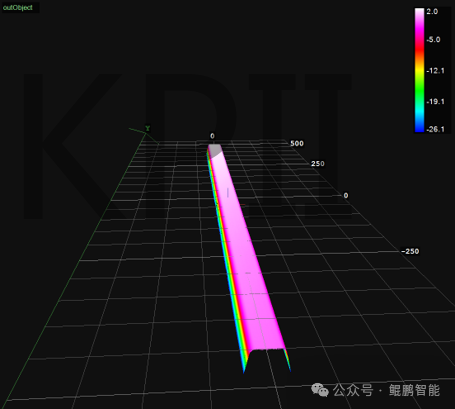

3D點云效果圖及算法處理
我們的工程師采用測量方式分為兩種：
1.靜態測量：保持產品不動然后相機連續拍照多次。
2.動態測量：相機每次掃描產品前，把產品往前后方向各移動幾毫米，來檢測產品某一特征在其他位置的數據重復性。
1.產品直線度測量

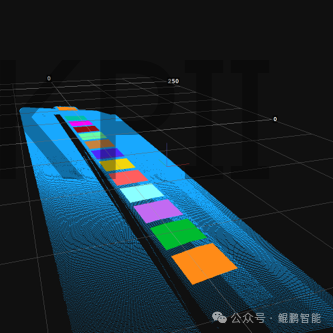

檢測方式：平面度測量法，用產品自身較平的區域來擬合基準面，然后在產品表面上均勻的選取一些小區域，通過小區域在產品點云上裁切出每一塊小點云，計算每塊小點云里的每個點到基準面的距離，再去一部分除最大值和最小的后算出平均值，把所有的小點云計算完后即可得到到基準面最遠的區域。
2.產品扭擰度測量

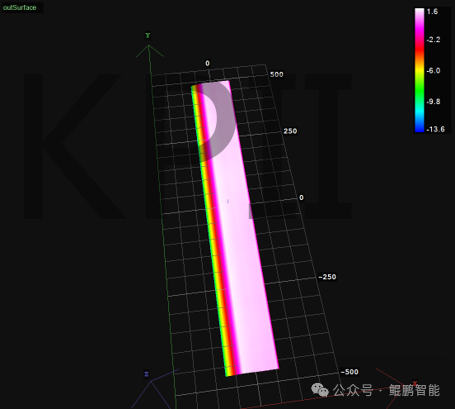

檢測方式：角度測量法，把產品點云分為若干塊點云，每塊點云用自身擬合出平面，算出每塊點云的法向量，再以第頭部第一塊點云法向量作為基準角度，計算后面若干塊點云的法向量與基準角度的夾角，由于3D線段是空間角度，是有任意方向的，我們這里分為前后左右四個方向作為計算，區分產品左右扭轉角度和前后扭轉角度，往左扭轉和前扭轉是正，往右扭轉和后是負。
應用分析
1.為客戶成功滿足全部測量項檢測，且實現高精度測量檢測；
2.實現一鍵式在線測量，為客戶節約大量時間與人工成本。
